上海办公室装修如何审核平面图设计方案(上篇)
发布时间:2024-03-01 23:18:13  | 作者:齐建装饰  | 来源:

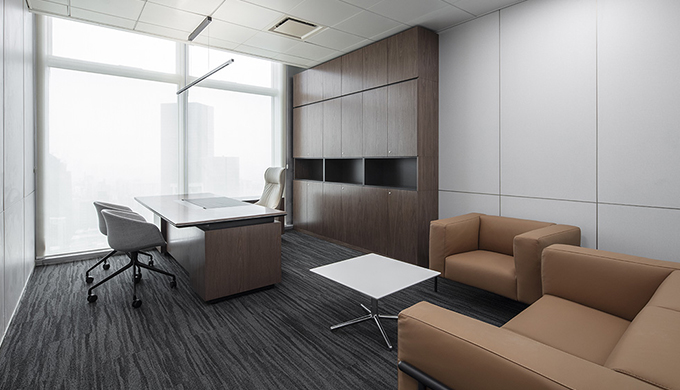

上海办公室装修平面图设计完工效果



平面图纸,是设计上海办公室装修方案的第一步,也是整个设计的灵魂。图纸深化过程,更是对设计师综合能力及思维方式的双重考验。那么,平面深化设计过程中,图纸审核该怎么做呢?齐建装饰小编就从平面系统的图纸审核思路平面系统的图纸审核要点两个方面来说说平面系统的图纸审核



一、平面系统的图纸审核思路(本期)

在进行上海办公室装修平面系统设计的图纸审核过程之前,我们应该先了解一下图纸审核的相关思路,大体可分为:知识储备原则标准操作方法。



1. 知识储备

在做图纸审核之前,最基本的是要对整个过程及内容有一个知识储备,就是要先了解平面深化图纸的表达内容、绘制内容等,才能从中发现问题,解决问题。



a、表达内容有哪些?

通常平面图上包含:隔墙(这个往往是最容易让人忽略的,但却是最重要的内容)、固定家具和活动家具、墙面造型(也就是完成面)、门、窗(幕墙)、隔断、楼梯(台阶)、消火栓、管井、电梯等等。



b、绘制内容有哪些?

绘制的内容则相对比较复杂,主要是用来表达设计意图、管理项目及指导施工,因此通常主要包含以下几点内容:



图纸内容:包括图签、图框、编号,图纸数量与图幅大小的选择,出图日期、版本、设计人员、特殊说明等。



轴号:轴号顺序、轴号尺寸,如果是多层平面图,要注意每层平面图的轴号定位、轴号尺寸等内容。



文字:空间名称、字体大小、字体样式等。



门窗编号:门窗编号、类型等的编排及表达方式等。



标注:尺寸标注、点位定位标注、图名图号标注等。



索引:柱子、消火栓、墙身等位置对应的节点构造做法的索引标注。



图例说明:用来区分不同材质或区域的图例,相关的图纸说明、设计说明、注释等。



其他标注:楼梯及台阶的高差关系(上下标注),不同线形、范围示意或功能示意标注等。



2. 原则标准

在图纸审核过程中,一般遵循先整体再局部,先一般再特殊,先粗后细,反复推敲,方案设计优先等原则。把握好大体方向,再攻克细节,根据细节优化完善,最终合理的实现方案设计效果。



同时,还需要符合以下几点要求:



a、符合行业制图标准及相关规范要求

对行业制图标准及相关规范要求的了解和认知,是做好设计及图纸审核的基础,也是准则,确保设计、审核的规范性。



b、符合业主、方案方等设计合作方要求的深化标准

图纸审核是以对设计理念及意图的深度理解为基础的,需要在尊重方案设计及设计效果的前提下进行深入思考。在保证设计效果的同时,还会结合造价成本的控制,确保设计的准确性及全面性。



c、符合施工方需要的深化设计标准

在具体项目过程中,会发现地域性对设计也有着很多的影响,经常会遇到某些施工材料不常见、做法不适用、价格不匹配等矛盾冲突的情况,在各方协调配合调整后,确保整个设计的可实施性。



d、符合公司制定的及设计师自我要求的深化设计标准

每个公司有自己的深化设计标准模板,每个设计师也有自己习惯的一些好的表达方式,两者结合,确保设计的美观性及完整性。



3. 操作方法

图纸审核的内容十分的复杂,简单概括来说,操作方法可以总结为:资料整合、设计协调、图纸制作。



a、资料整合

根据设计效果、规范标准、成本造价、施工落地、专业配合等各方面的内容,进行综合考虑,整合分析。



b、设计协调

和各专业的顾问进行设计协调,根据专业建议进行调整,整合出一套深化设计图纸。



c、图纸制作

在图纸审核过程中及完成后,根据各种标准要求,进行绘制、修改、补充或删减图纸内容,完善优化前期图纸,保证合理性、落地性。



本期介绍到此,更为具体的操作步骤,就需要一切从实际出发,针对不同的项目,具体问题具体分析。如果对本期后续内容:平面系统的图纸审核要点感兴趣,欢迎关注齐建装饰,我们下期再进行专题讲解。
